MB Sprinter W906 Facelift (2013 -2018) - Kühlergrill Integrationskit Plug & Play

Set zur Kühlergrill Integration der TRX 3.0 7 Zoll

• Halterung aus ABS in 3D-Druck (UV- und witterungsbeständig)
• mit passgenauem Kabelsatz & XBB Wireless Relais für den Motorraum
• mit Bluetooth OBD Dongle im Innenraum
• passend nur für Mercedes Sprinter W906 Facelift (2013-2019)

Mit Hilfe der detaillierten Einbau-Anleitung kannst Du Deine Scheinwerfer selbst im Kühlergrill Deines Fahrzeugs installieren.

Halter:

• vier hochwertige Halter zur Montage für zwei Schweinwerfer
• stabile 3D-Druck gefertigte Halter
• geschliffen und grundiert
• muss in Farbe des Kühlergrills lackiert werden
• UV- und witterungsbeständiges ABS-Material
• passend für Mercedes Sprinter W906 Facelift (2013-2019)
• Ausrichten der Scheinwerfer am Halter durch Langlochbohrungen

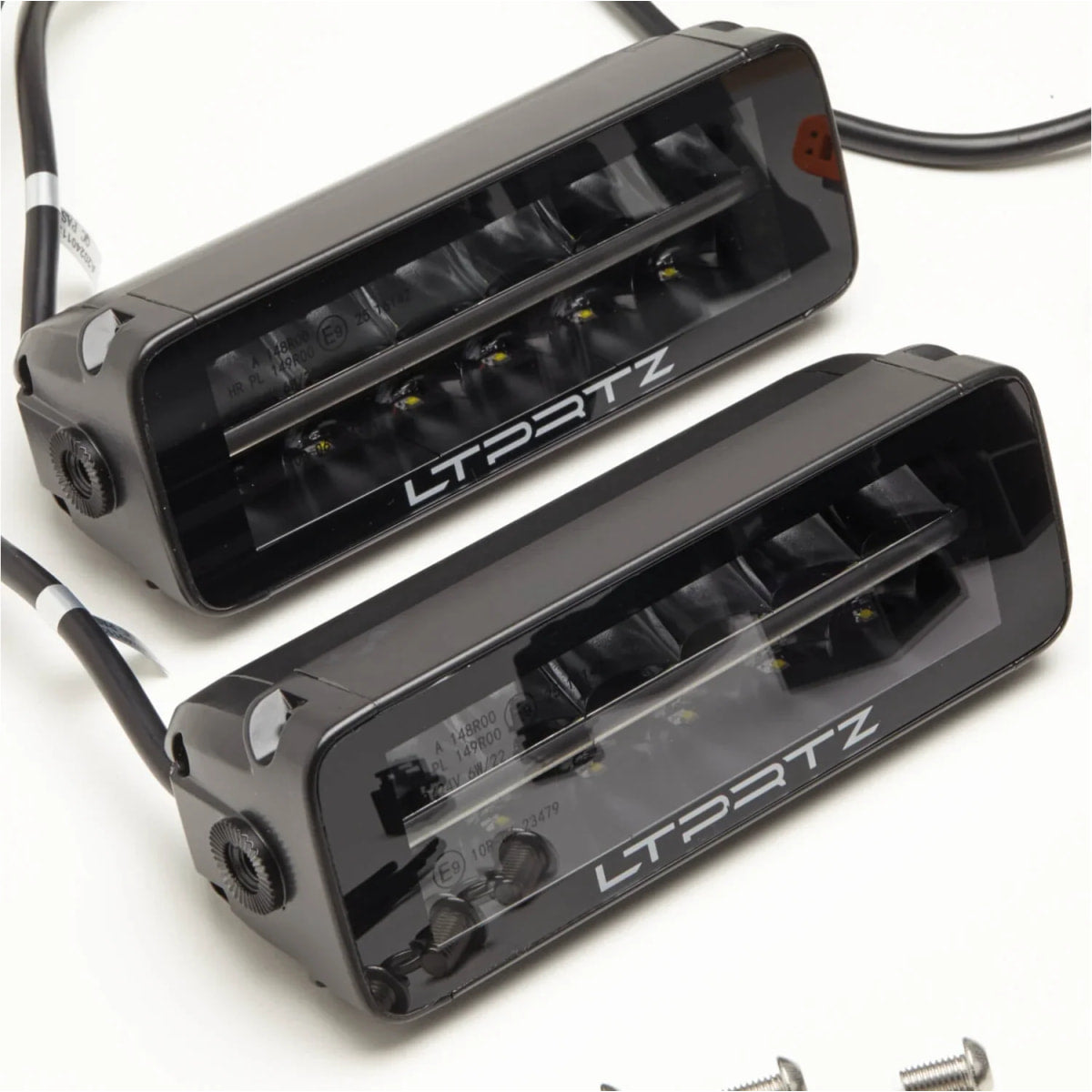

Scheinwerfer:

• 3. Generation unserer beliebten TRX-Serie
• mit Positionslichtstreifen in weiß (mit E-Zulassung)
• mit Offroad Boost-Modus Funktion. Abseits der öffentlichen Straßen kann der Boost-Modus aktiviert werden.
• die neuartigen Anti-Blend-Reflektoren kombinieren gebündelte Spot- und
  breit streuende Flutelemente für eine homogene Ausleuchtung des gesamten Sichtfeldes
• komplett mit Befestigungsmaterial
• einzigartiges Tarnkappen-Design ohne Schrauben an der Front
• Einsatzgebiet: öffentliche Straßen mit ECE-Zulassung Fernlicht

Technische Daten:

• Leistung Fernlicht: R149: 22.8W | Boost-Mode: 47.6W
• Leistung Positionslicht: R148: 6W
• Betriebsspannung: 10-30 V
• Schutzklasse: IP 67
• LED Chips: 12 Stück je 5W
• Lichtleistung (effektiv): 1.540 lm | Boost-Modus: 3.238 lm
• Gehäusefarbe: schwarz
• Farbtemperatur: 5800K
• Material: extrudiertes Aluminium-Gehäuse
• Linsenmaterial: Poly-Carbonat
• Montage: robuste Aluminiumhalterung
• Lichtstreuung: Spot 10°
• Reichweite: 658 m (0,25 Lx), 329 m (1 Lx)

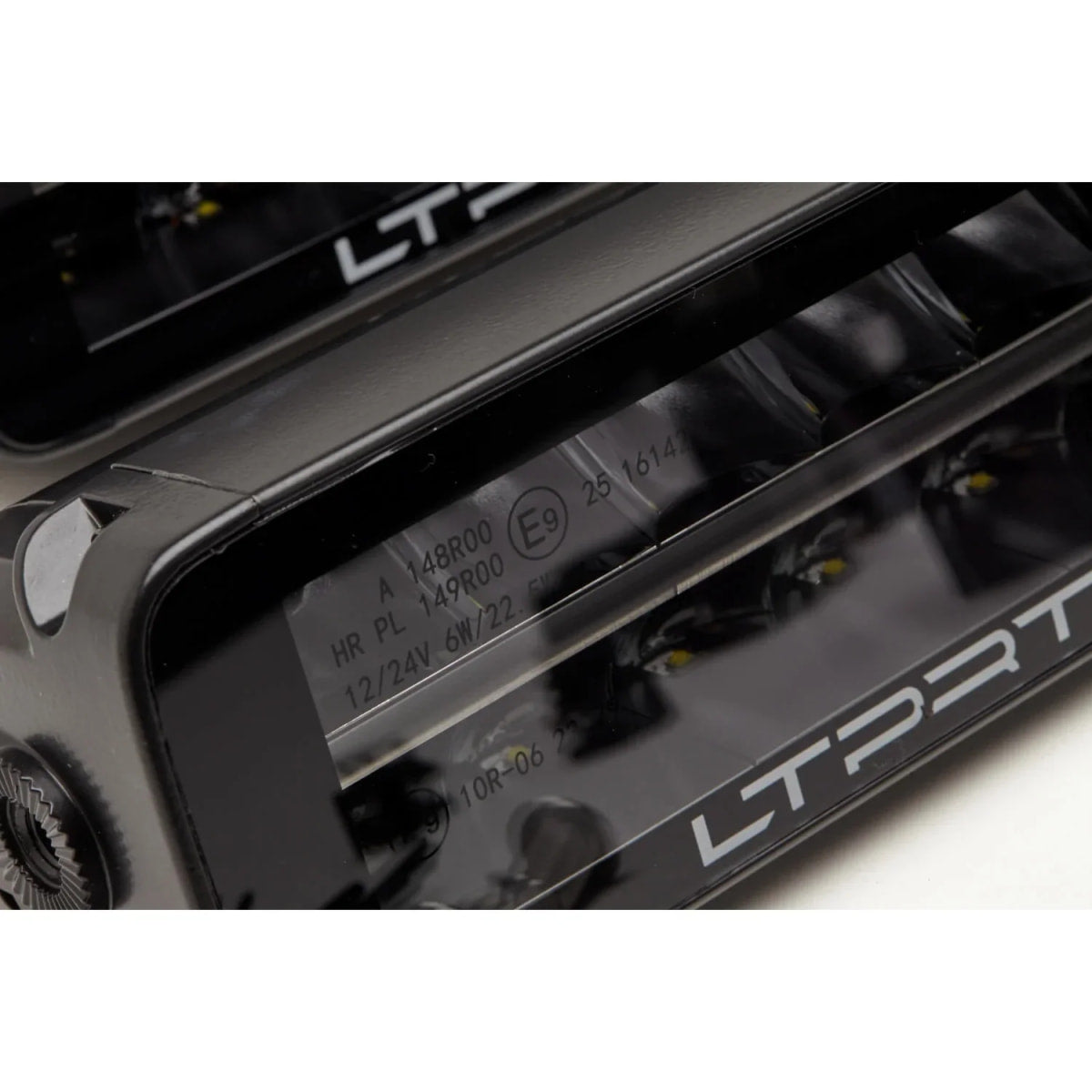

• Homologation: ECE R149 | R10
• Referenzzahl: 25
• Abmessungen L x T x H (Gehäuse): 20,36 x 6,71 x 7,0 cm

Relaiskabelsatz mit Dongle

Kabelsatz zum einfachen Anschluss der Zusatzscheinwerfer. Alle Anschlüsse und Kabellängen sind vor konfektioniert, sodass der Einbau schnell, einfach und sicher erfolgen kann.

Der Kabelsatz wird lediglich an der Batterie im Motorraum, dem dahinterliegenden Massepunkt und den Scheinwerfern angeschlossen.
Es müssen keine Kabel in den Fahrgast-Raum verlegt werden!

Ein im Kabelsatz integriertes Bluetooth-Relais kommuniziert mithilfe eines OBD-Dongles mit dem Fahrzeug.Somit erfolgt die Ansteuerung der Scheinwerfer synchron zum serienmäßigen Fernlicht des Fahrzeugs.
Es entfällt die lästige Suche nach dem Fernlicht-Signal und ein zerstörungsfreier Einbau ist gewährleistet.

Vor der ersten Benutzung muss das Dongle per App eingerichtet werden: Das für das Fahrzeug passende Protokoll muss in der App ausgewählt und die Signale zugewiesen werden. Zeitaufwand: ca. 5 Minuten.

Hinweise:
Die Referenzzahl des Hauptscheinwerfers ist kundenseitig zu überprüfen, um einer Überschreitung der zulässigen Gesamt-Referenzzahl von 100 vorzubeugen. Dies gilt vorwiegend für Fahrzeuge mit serienmäßigen LED Scheinwerfern.
Bei einigen Fahrzeugen ist es notwendig, mehrere Protokolle in der XBB App zu testen, um das passende Protokoll für das eigene Fahrzeug auszuwählen.

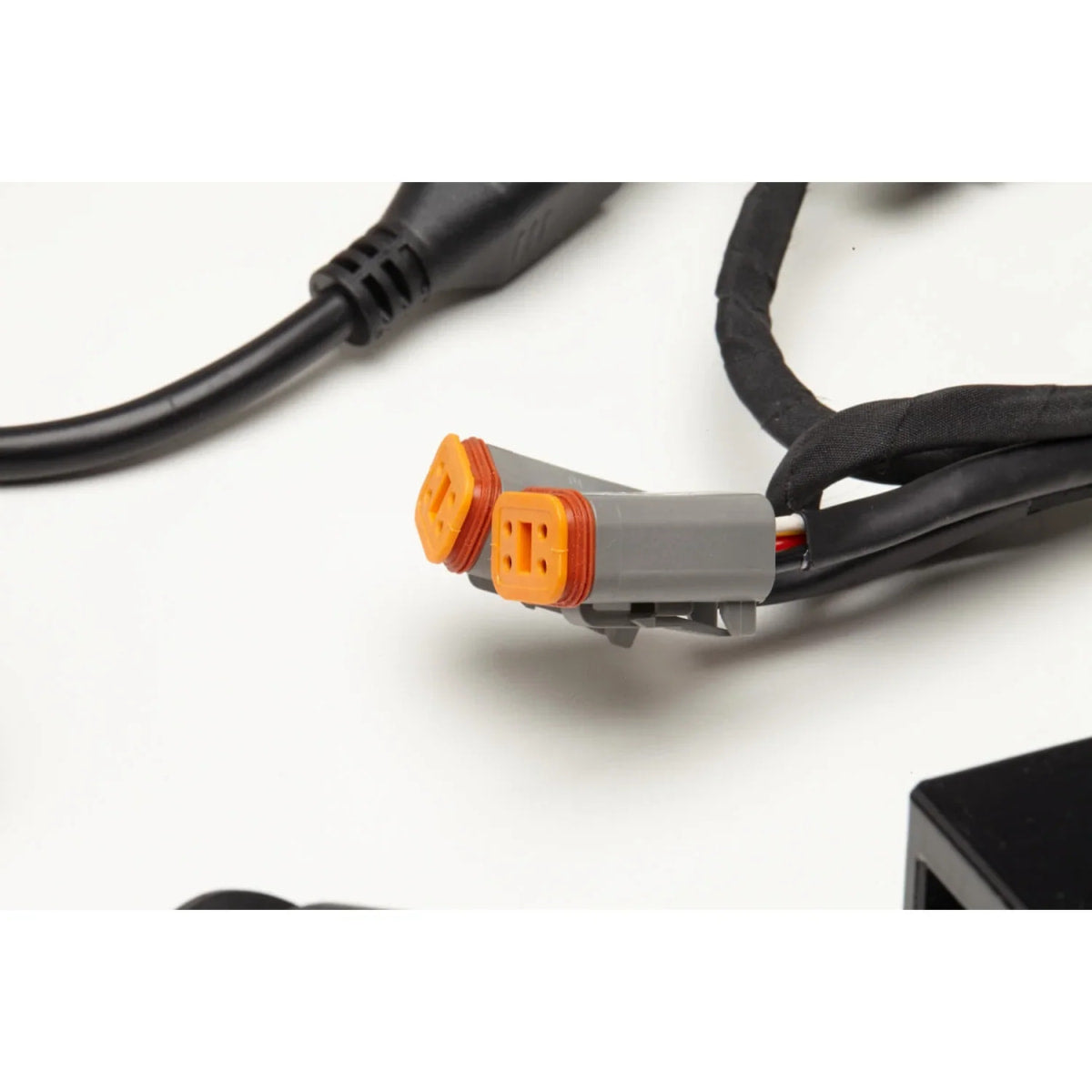

Kabelsatz CAR-ELECTRIC:
Relais Kabelsatz für zwei LED Hochleistungsleuchten mit 4-Pin DT-Stecker

• passt nur für Scheinwerfer LP-TRX3-7E
• 2x Deutsch-Stecker 4-Pin
• passgenauer Kabelsatz zum Anschluss von zwei Scheinwerfern
• mit Relaisträger für XBB PowerUnit Relais im Motorraum
• Hochwertige Kabel und Kontakte, Ausführung der Ringkabelschuhe: M6
• Made in Reinbek bei Hamburg, Germany

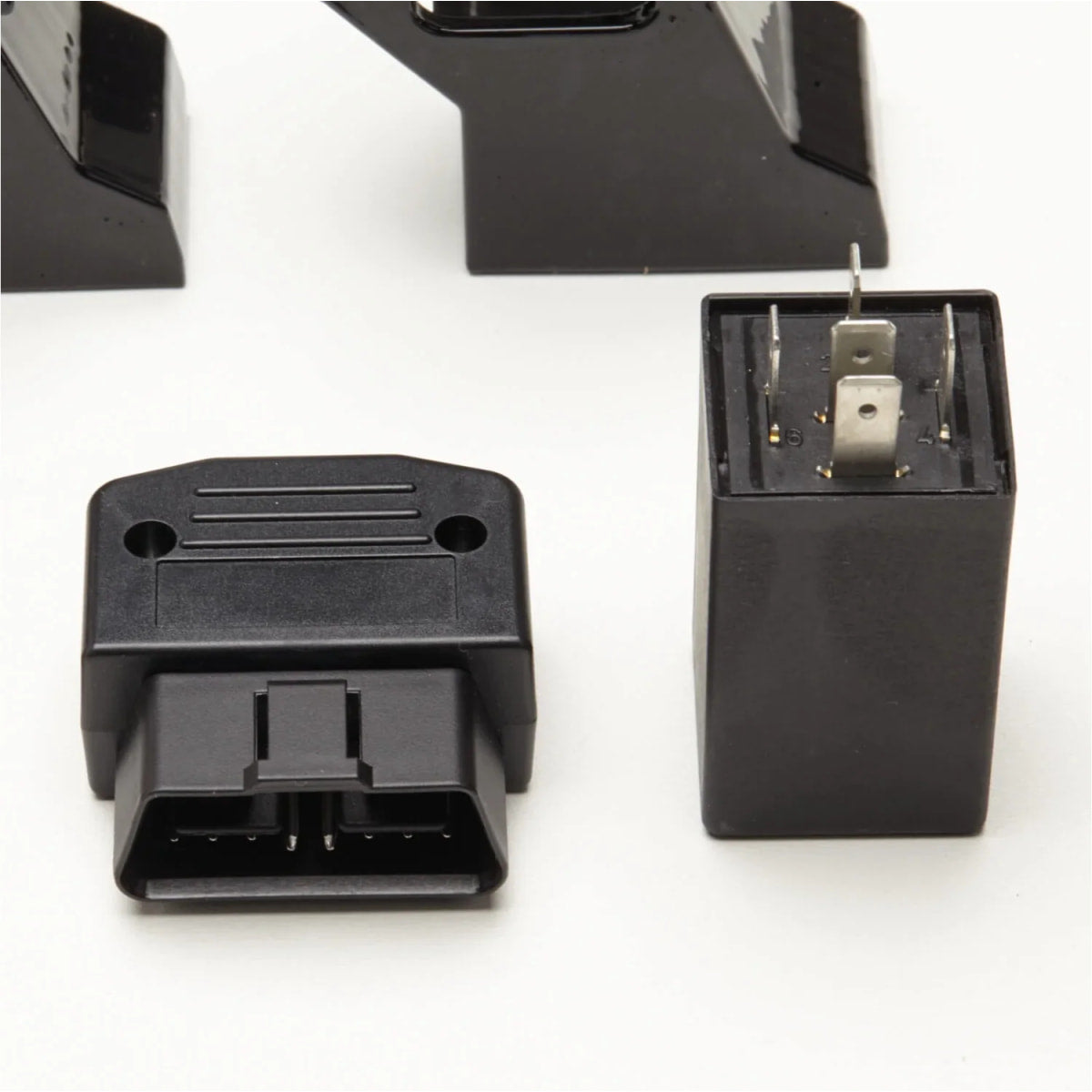

XBB Bluetooth-Dongle:

• XBB Bluetooth-Dongle zum Anschluss an die OBD Schnittstelle
• Einrichtung per App (App Name: XBB)
• In-App Konfiguration der Scheinwerfer-Ansteuerung
• Auswahl aus verschiedenen Funktionen: z.B. Kopplung des Fernlichts an Fernlichtsignal, Koppelung des Positionslichts an Motorlauf-Signal

Lieferumfang:

• 2x TRX 3.0 7 Zoll
• 4x Halterung ABS
• 1x Kabelsatz CAR-ELECTRIC
• 1x XBB Dongle & XBB PowerUnit
